Pri načrtovanju ali vzdrževanju cevnih sistemov je pravilna izbira EN 1092-1 prirobnice ključna za varno, zanesljivo in dolgotrajno delovanje. Standard EN 1092‑1 določa dimenzije, oblike, tesnilne površine in tlačne razrede prirobnic iz ogljikovega jekla, vendar se v praksi pogosto pojavi vprašanje: Katero prirobnico izbrati glede na tlak, medij in temperaturo?
V nadaljevanju predstavljamo pregled najpomembnejših kriterijev, ki inženirjem in nabavnikom pomagajo pri pravilni izbiri.
1. Tlačni razred (PN) – osnovno izhodišče pri izbiri
EN 1092‑1 prirobnice so v standardu razvrščene v različne tlačne razrede:
PN 2,5 – PN 6 – PN 10 – PN 16 – PN 25 – PN 40 – PN 63/64 – PN 100
Tlačni razred določa največji dovoljeni obratovalni tlak pri referenčni temperaturi +20 °C. Pri višjih temperaturah se dovoljeni tlak znižuje, zato je PN treba vedno preveriti skupaj s temperaturnimi tabelami.
Najpogostejše uporabe po PN razredih
- PN 2,5 – prezračevanje, nizkotlačni vodovodni sistemi
- PN 6 – nizkotlačni industrijski sistemi
- PN 10 / PN 16 – najpogostejša izbira v industriji
- PN 25 / PN 40 – višji tlaki, para, termična olja
- PN 63 / PN 64 – visokotlačni procesi, rafinerije, kemična industrija
- PN 100 – ekstremni tlaki in temperature, energetika
2. Temperatura medija – vpliv na dovoljeni tlak
Temperatura neposredno vpliva na:
- mehanske lastnosti jekla
- dovoljeni obratovalni tlak
- izbiro tesnila
- izbiro tesnilne površine
Pri temperaturah nad 120 °C se dovoljeni tlak pri večini materialov občutno zniža. Zato je pri vroči vodi, pari ali termičnih oljih pogosto potrebna višja PN stopnja, tudi če nazivni tlak sistema ni visok.
3. Vrsta medija – vpliv na material in tesnjenje
Medij vpliva na:
- izbiro tesnila
- izbiro tesnilne površine (RF, FF, RTJ)
- izbiro materiala prirobnice (npr. P245GH za višje temperature ali druge materiale )
Primeri iz prakse
- Voda, zrak, nevtralni mediji – RF, PN10–PN16
- Para – PN25–PN100, Type 11, grafitna tesnila
- Olja in goriva – RF ali FF
- Abrasivni ali agresivni mediji – posebna tesnila, preverjanje kompatibilnosti
4. Tesnilna površina – ključni element tesnosti
Najpogostejše tesnilne površine po EN 1092‑1:
RF (Raised Face)
Najbolj razširjena izbira v industriji.
FF (Flat Face)
Uporablja se pri litoželeznih komponentah.
RTJ (Ring Type Joint)
Za visoke tlake in temperature, pogosto v rafinerijah.
5. Tip prirobnice – izbira glede na način vgradnje

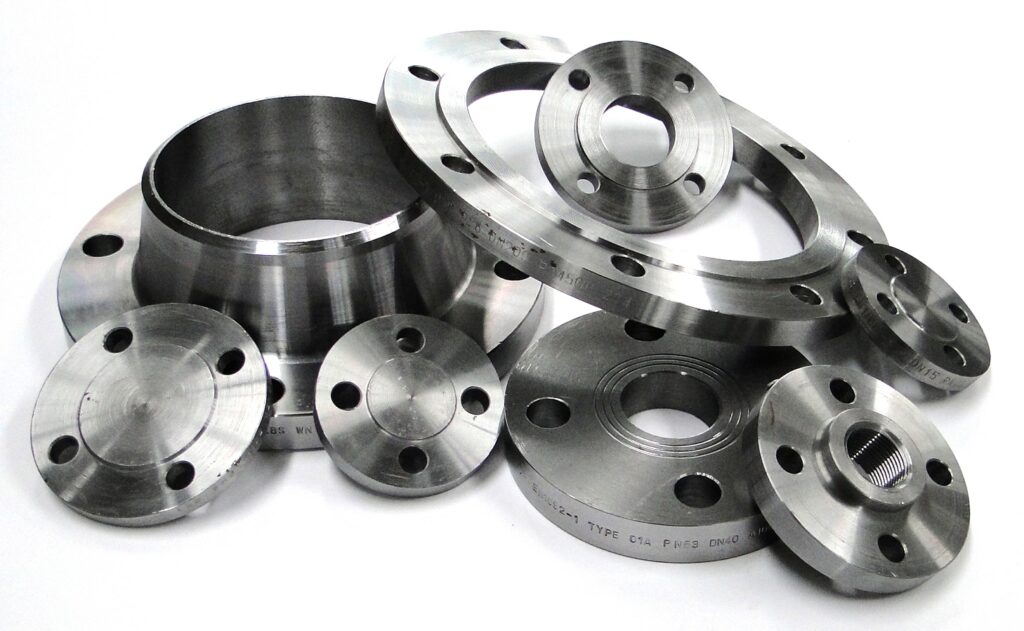

Najpogostejši tipi po EN 1092‑1:
- Type 01 – Plate flange
- Type 11 – Weld neck flange
- Type 13 – Loose plate flange with welding ring
- Type 21 – Blind flange
Kdaj izbrati kateri tip?
- Type 01 – enostavne aplikacije, nižji tlaki
- Type 11 – najvarnejša izbira za višje tlake in temperature
- Type 13 – za nerjaveče cevi ali sisteme, kjer je potrebna fleksibilnost
- Type 21 – zapiranje sistema, testiranje, vzdrževanje
6. Razširjeni tlačni razredi, ki jih pokriva Slobrides
Slobrides poleg standardnih PN10–PN40 dobavlja tudi prirobnice v razredih:
PN 2,5
Za prezračevanje, nizkotlačne vodovodne sisteme in aplikacije z minimalnimi obremenitvami.
PN 63 / PN 64
Za visokotlačne industrijske procese, rafinerije, parne sisteme in kemično industrijo. Najpogosteje v kombinaciji s Type 11.
PN 100
Za najzahtevnejše aplikacije, kjer so prisotni ekstremni tlaki in temperature. Pogosto v kombinaciji z RTJ tesnilnimi površinami.
7. Praktični primeri izbire
Primer 1: Vroča voda 120 °C
- PN16 ali PN25
- RF
- Type 11
- Material P245GH
Primer 2: Para 180 °C
- PN25–PN40 ali PN63
- Type 11
- Grafitno tesnilo
Primer 3: Visokotlačni proces 250 °C
- PN63 ali PN100
- Type 11
- RTJ (če zahteva projekt)
Primer 4: Hladna voda 20 °C
- PN10 ali PN16
- Type 01 ali Type 11
Zaključek
Pravilna izbira prirobnice EN 1092‑1 zahteva razumevanje treh ključnih parametrov: tlaka, temperature in medija. Ko so ti podatki jasni, je mogoče izbrati ustrezen tlačni razred, tesnilno površino, tip prirobnice in material, ki zagotavlja varno in zanesljivo delovanje cevnega sistema.
Slobrides kot distributer prirobnic in okovij iz ogljikovega jekla podpira inženirje in nabavnike pri tehnični specifikaciji ter zagotavlja skladnost z evropskimi in mednarodnimi standardi.
